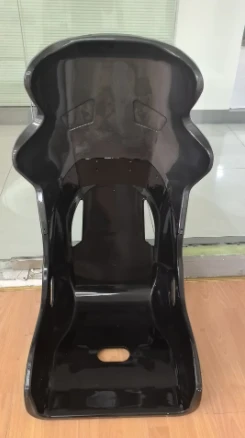

Molde de assento de corrida SMC

I. Características Principais

Os assentos de corrida SMC precisam suportar enormes forças de impacto durante curvas em alta-velocidade e acelerações/frenagens rápidas de carros de corrida (geralmente exigindo resistência a sobrecargas de mais de 20G). Portanto, os moldes devem ser projetados especificamente, com as seguintes características essenciais:

1.Resistência estrutural e estabilidade ultra-altas

A cavidade do molde é feita de aço de molde de alta-resistência (como H13, 718H). Além disso, a espessura da parede da cavidade e o layout do reforço são otimizados através da análise de elementos finitos para evitar a deformação do molde durante o processo de prensagem do molde (geralmente com uma pressão de 15-30MPa). Enquanto isso, a conexão entre a base do molde e a prensa adota dupla fixação de pinos de posicionamento + parafusos, garantindo que a precisão de fixação do molde seja controlada dentro de ±0,05mm e garantindo a consistência dimensional dos assentos.

2. Controle preciso de temperatura e eficiência de cura

Os materiais SMC precisam ser aquecidos e curados a 140-160 graus por 3-8 minutos. O molde é equipado com canais de água de resfriamento/aquecimento zoneados integrados (geralmente usando tubos de cobre com diâmetro de 8-12 mm) e o espaçamento entre os canais de água é controlado em 50-80 mm. Isso garante que a diferença de temperatura na superfície da cavidade seja menor ou igual a 5 graus, evitando bolhas e rachaduras na sede devido à cura local irregular. Alguns moldes de alta qualidade também são equipados com sensores de temperatura, que informam a temperatura da cavidade em tempo real e a ajustam automaticamente para melhorar ainda mais a estabilidade da cura.

3. Projeto otimizado de desmoldagem e ventilação

Desmoldagem: A superfície do assento é composta principalmente por superfícies curvas complexas. A cavidade do molde é projetada com um ângulo de inclinação de 3-5 graus (um ângulo de micro inclinação de 2 graus é usado para posições locais de cavidades profundas). Ao mesmo tempo, pinos de ejeção superiores (com diâmetro de 8-12 mm) ou placas de ejeção são instalados nas bordas do assento e nas raízes dos reforços, de modo que a força de ejeção seja distribuída uniformemente para evitar arranhar a superfície do assento durante a desmoldagem. Alguns moldes também pulverizam revestimento removível de politetrafluoroetileno (PTFE) na superfície da cavidade para reduzir a resistência à desmoldagem.

Ventilação: Gases residuais (principalmente voláteis de resina) são liberados durante a prensagem do molde SMC. O molde é fornecido com ranhuras de ventilação com profundidade de 0,02-0,05 mm na superfície de partição e nos cantos da cavidade, e a área total de ventilação não é inferior a 1% da área da cavidade. Isto garante que os gases sejam descarregados em tempo hábil, evitando buracos de ar no interior do assento.

4. Adaptabilidade à leveza e integração

Os assentos de corrida precisam equilibrar resistência e peso leve (geralmente o peso de um único assento é menor ou igual a 8kg). A cavidade do molde reproduz com precisão a estrutura oca e os reforços em forma de favo de mel do assento (largura do reforço: 3-5 mm, altura: 8-15 mm). Ao mesmo tempo, reserva furos de montagem para fivelas de cintos de segurança e corrediças de assento (tolerância de diâmetro de furo: ±0,1 mm), eliminando a necessidade de processamento secundário subsequente e realizando a "formação de molde único".

II. Processo de Fabricação

1. Projeto do molde: De acordo com os requisitos de projeto do assento de corrida, o software profissional de design de molde é usado para modelagem 3D para determinar as principais estruturas do molde, como layout de cavidade, superfície de separação, distribuição de material e sistema de ventilação, método de ejeção e sistema de resfriamento/aquecimento.

2. Aquisição de matéria-prima: Selecione materiais de aço para molde apropriados (como P20, 718, H13) para aquisição com base nos requisitos de serviço e características de desempenho do molde. Ao mesmo tempo, prepare materiais de tratamento de superfície (como camada de cromagem, camada de nitretação) para melhorar a dureza da superfície do molde, resistência ao desgaste e desempenho de liberação.

3. Usinagem: Várias partes do molde, incluindo cavidade, núcleo, bloco deslizante e pino ejetor, são fabricadas por meio de corte, usinagem por descarga elétrica (EDM) e outros métodos. Durante o processo de usinagem, a precisão dimensional e a tolerância geométrica são rigorosamente controladas para garantir a qualidade da usinagem das peças.

4.Tratamento térmico: As peças principais passam por tratamento térmico (como têmpera e revenido) para melhorar a dureza e a resistência ao desgaste do material e prolongar a vida útil do molde.

5. Tratamento de superfície: A superfície do molde é submetida a tratamentos como cromagem e nitretação para aumentar sua dureza, suavidade e resistência à corrosão e melhorar o desempenho de liberação.

6.Montagem e Comissionamento: As peças usinadas são limpas e rebarbadas e depois montadas de acordo com os requisitos do projeto, incluindo a instalação de tubos de resfriamento, mecanismos de ejeção e outros componentes. Após a montagem, o comissionamento e a otimização são realizados para garantir que todos os indicadores de desempenho do molde atendam aos requisitos do projeto.
